คู่มือการใช้งาน Cannular Can and Bottle Filler

การตั้งค่า Cannular Can and Bottle Filler

1. Cannular Can and Bottle Filler หรือ RAPT Can and Bottle Filler ถูกออกแบบมาให้สามารถติดตั้งบนผนังได้ง่าย เพียง print template บนกระดาษ A4 ไปแปะ แล้วเจาะตามตำแหน่งบน template

Download Cannular Can and Bottle Filler Wall Mounting Template

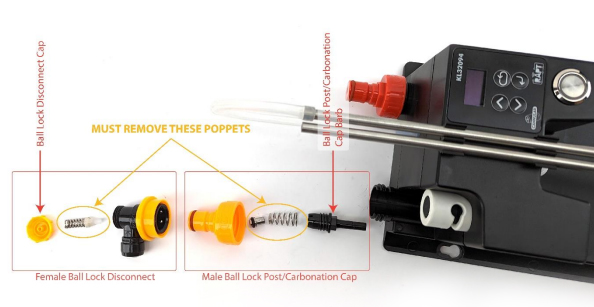

2. ถ้าเราใช้ Cannular Can & Bottle Filler กับเครื่องดื่มที่มีก๊าซ เราควรถอด poppet จาก Carbonation cap (หัวต่อ Ball lock post สีเหลือง) และ Ball lock Disconnect สีเหลือง/ดำ เนื่องจากตำแหน่งของ poppet ใกล้ปากสายยางมาก และจะทำให้เกิดฟอง จึงควรถอดออก

*เมื่อถอด poppet ออกแล้ว ตอนถอดสายให้ถอดฝั่ง keg ก่อนฝั่ง RAPT Can Filler เสมอ เพื่อป้องกันเครื่องดื่มฉีดออกจากสาย

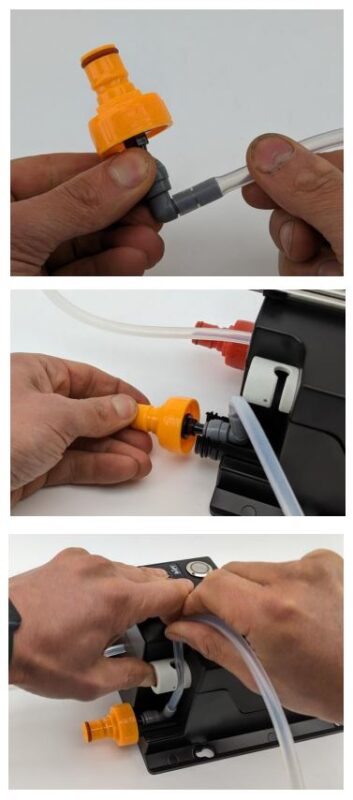

3. เมื่อถอด poppet ออกเรียบร้อยก็นำสายส่งเครื่องดื่มมาเสียบได้เลย ต่อข้องอเข้ากับข้อต่อ barb ของ Carbonation cap แล้วต่อสาย Silicone เข้ากับข้องออีกที ดังภาพ

หมุน Carbonation cap เข้ากับข้อต่อ PCO38 ด้านบนเครื่องตามภาพ

ใช้นิ้วหัวแม่มือกดตรงจุดดำด้านบนของ Pinch valve ลงไป Pinch valve จะเปิด นำสาย Silicone ใส่เข้าไปตรงปาก Pinch valve ตามภาพ

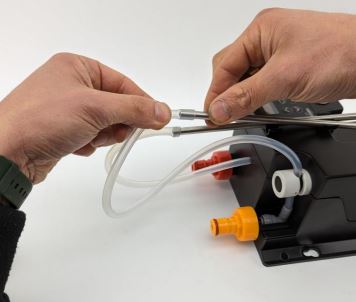

จากนั้นสวมสายส่งน้ำ Silicone เข้ากับท่อ Stainless ไม่จำเป็นต้องใช้ Clamp เพราะแรงดันส่งน้ำไม่สูงมาก

นำท่อ Stainless ติดกับหน้าเครื่องตามรูป

4. RAPT Can and Bottle Filler ต้องการไฟฟ้ากระแสตรง 24v, 1A เสียบ Power supply เข้ากับเครื่อง

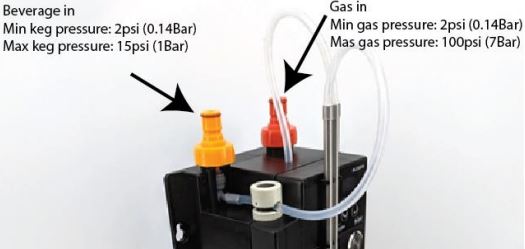

5. ต่อสายก๊าซและสายเครื่องดื่มเข้าเครื่องผ่านหัวต่อ Gas Post กับ Liquid Post ส่วนของ Liquid แรงดันต้องไม่เกิน 15psi ในส่วนของ Gas แรงดันเกิน 2psi ขึ้นไป แรงดันมากเกินในส่วนของ Gas ไม่เป็นปัญหา เพราะมี regulator ติดตั้งในตัวเครื่องอยู่แล้ว

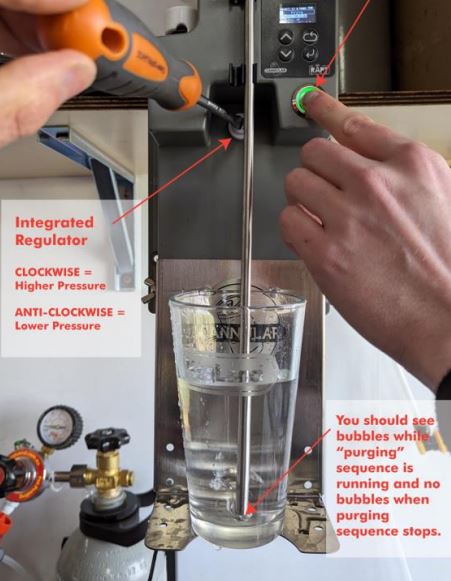

6. เมื่อเราต่อสาย Gas เข้าที่หัว Carbonation Cap สีแดงแล้ว เราต้องทำการปรับค่าแรงดันผ่าน Regulator ที่ติดตั้งในเครื่อง จะเห็นหัวปรับสีขาวอยู่ตรงกลางด้านหลังของแท่ง Stainless ใช้ไขควงไข 4 แฉกเพื่อปรับแรงดัน เริ่มแรกสุด เราต้องหมุนทวนเข็มนาฬิกาจนสุดก่อน เพื่อเริ่มการตั้งค่าแรงดันก๊าซ

เติมน้ำใส่แก้ว แล้วเอามาวาง เพื่อใช้ปรับแรงดันก๊าซ ดังภาพ

กดปุ่ม Start แล้วค่อย ๆ หมุนหัวปรับแรงดันตามเข็มนาฬิกาเพื่อเพิ่มแรงดันขึ้นเรื่อยๆ เมื่อเราเห็นฟองอากาศออกมาต่อเนื่องเยอะพอสมควร แสดงว่าแรงดันพอแล้ว

*อย่าปรับแรงดันสูงเกิน เพราะอาจจะทำให้วาล์วปิด Gas ทำงานได้ไม่สมบูรณ์และเกิดก๊าซรั่วหลังจากระบบพยายามปิดวาล์วแล้ว หากเกิดปัญหานี้ เราต้องหมุนทวนเข็มนาฬิกาเพื่อลดแรงดันก๊าซจนวาล์วปิดได้สนิท

หมุนตามเข็มนาฬิกาเพื่อเพิ่มแรงดัน – หมุนทวนเข็มนาฬิกาเพื่อลดแรงดัน

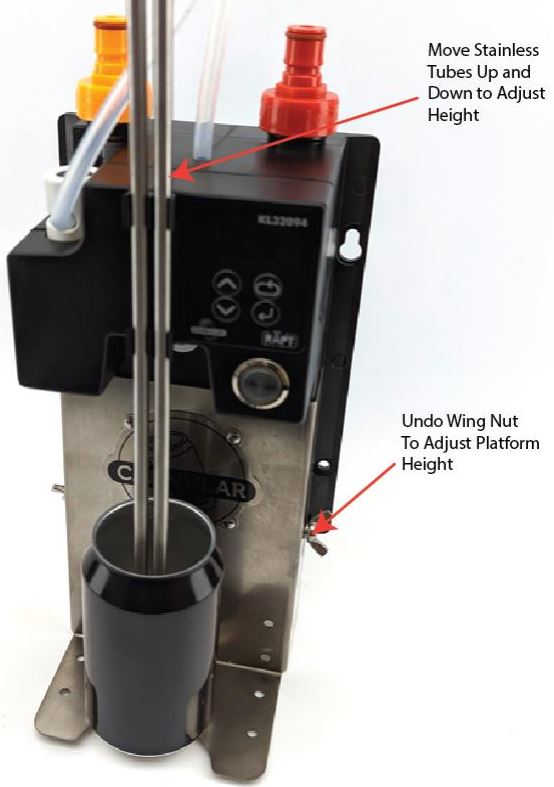

เพื่อประสิทธิภาพการลดฟอง เราต้องจัดตำแหน่งของแท่ง Stainless ให้อยู่ที่ก้นของภาชนะ ซึ่งมีจุดที่สามารถปรับได้อยู่ 2 จุดด้วยกัน คือ

1. ปรับที่แท่ง Stainless ขึ้นลง

     2. ปรับตำแหน่ง สูง – ต่ำ ของเครื่องโดยหมุนหัวล็อคตำแหน่งด้านข้างเครื่องทั้งสองด้าน ดูได้จากภาพ

การใช้งานทั่วไป

1. เพื่อการใช้งานได้เต็มประสิทธิภาพ KegLand แนะนำให้ต่อเครื่องเข้ากับ Wifi network และเชื่อมต่อกับเข้า RAPT Cloud (app.rapt.io) ผ่าน web portal การเชื่อมต่อดังกล่าวจะทำให้สามารถใช้ feature ต่างๆ ดังนี้ได้

• สามารถอัพเดท Firmware ใหม่ๆ ได้
• Profile การเติมและประวัติการใช้งานเครื่องจะเก็บบน RAPT Cloud ได้

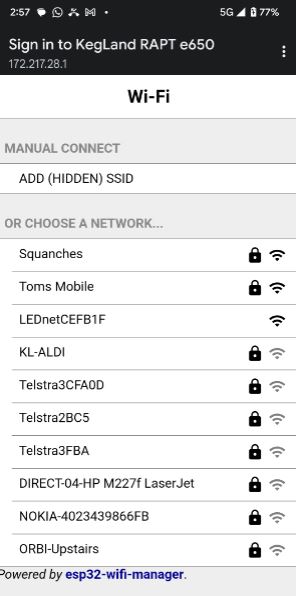

เริ่มด้วยการ connect RAPT Can and Bottle Filler เข้ากับ Wifi ที่บ้านโดยการไปที่ Menu Settings ของเครื่อง คลิก “connect to Wifi” และใช้โทรศัพท์มือถือของเราต่อ Wifi ของเครื่อง Cannular Can Filler ชื่อ “KegLand RAPT XXXX” ใส่ password ที่ขึ้นบนจอของเครื่อง Cannular Can Filler จะทำให้มือถือของเราต่อเข้ากับระบบ Wifi ของ Cannular Can Filler แล้วก็จะเห็นหน้าจอดังภาพ

เลือก SSID ของ Wifi ที่บ้านของเราและใส่ password เพื่อเชื่อมต่อระบบ RAPT ของ Cannular Can Filler เข้ากับ Wifi ที่บ้าน

2. เมื่อเครื่อง RAPT Can Filler เชื่อมต่อ Wifi ที่บ้านสำเร็จ แนะนำให้ไปที่ Menu Settings เลือก “check for firmware updates” เพื่อให้แน่ใจว่าเราอัพเดท Firmware ของเครื่องเป็น version ล่าสุดแล้ว

*เพราะเราจะไม่สามารถ Register ที่ RAPT Portal ได้ ถ้า Firmware ยังไม่ได้ update เป็น Version ล่าสุด

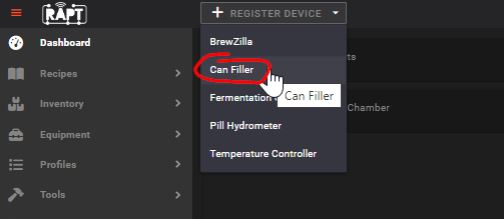

3. เมื่อเราต่อ Wifi ที่บ้านและ update firmware จนเป็น version ล่าสุดแล้ว เราจะสามารถลงทะเบียนเครื่อง Cannular Can Filler ที่ app.rapt.io ได้แล้ว ให้ login เข้าไปได้เลย (หากยังไม่มี account ต้อง register ก่อน ที่ https://app.rapt.io) เมื่อ login เข้าไปแล้ว คลิก “Register Device” แล้วเลือก “Can Filler” ตามภาพ

กลับไปที่เครื่อง RAPT Can Filler เลือก “Register Device” เช่นกัน ที่จอเครื่อง Cannular จะโชว์ค่า MAC Address ประจำเครื่อง และ รหัสสำหรับ Register กรอกค่าดังกล่าวเข้าไปที่ app.rapt.io web portal แล้วคลิกปุ่มลูกศรไปข้างหน้า ตั้งชื่อเครื่อง จากนั้นกดเครื่องหมายถูกเพื่อจบขั้นตอนการลงทะเบียนเครื่องบน RAPT Cloud

เริ่มการใช้งาน

ไปที่ Menu Settings เลือก “fill presets” เลือก preset ตรงกับภาชนะที่เรากำลังจะบรรจุ เราสามารถจะตั้งค่า preset ได้ตามภาชนะที่เราจะใช้

เมื่อเลือก preset เสร็จแล้ว วางกระป๋องที่จะบรรจุ แล้วกดปุ่ม Start เพื่อเริ่มการทำงานของเครื่อง เครื่องจะเริ่มไล่ O2 ด้วย CO2 ตามเวลาที่กำหนดและเติมเครื่องดื่มของเราตามค่าที่กำหนดใน preset.

ถ้าเราต้องการจะปรับค่าเวลาการเติมเพียงเล็กน้อยจากค่า preset ระหว่างการทำงาน เราสามารถกดปุ่ม

ขึ้น – ลง เพื่อ เพิ่ม หรือ ลด การเติมแบบชั่วคราว การปรับนี้จะไม่มีผลเปลี่ยนแปลงไปที่ preset ที่เราใช้งานอยู่ ถ้าการทำงานของเครื่องมีระดับการเติมที่ผิดอยู่ตลอด เราควรไปแก้ที่ preset เลย เพื่อทำการเซฟค่าที่ปรับให้ถูกต้องแล้ว เพื่อการใช้งานที่ง่ายและคงที่ต่อไป

การล้างทำความสะอาด Cannular Can and Bottle Filler

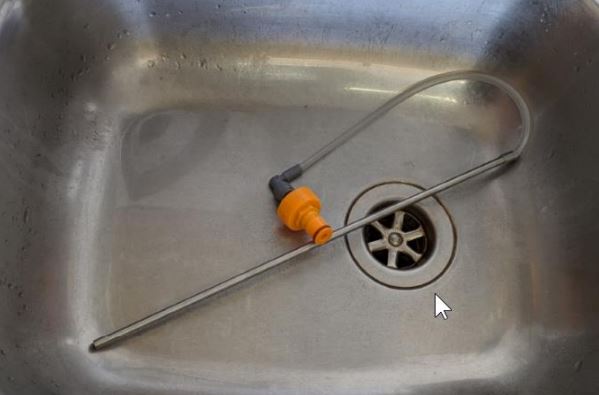

เนื่องจากเครื่องดื่มไม่ได้เข้าไปในตัวเครื่อง มีเพียงแค่สายยาง silicone ระยะสั้น ท่อ Stainless กับข้อต่อน้อยชิ้น เราสามารถหมุนถอดหัว Carbonation cap ออก แล้วเอานิ้วหัวแม่มือกดที่ Pinch Valve เพื่อถอดสายออกพร้อมแท่ง Stainless นำออกมาล้างได้ทั้งเส้น

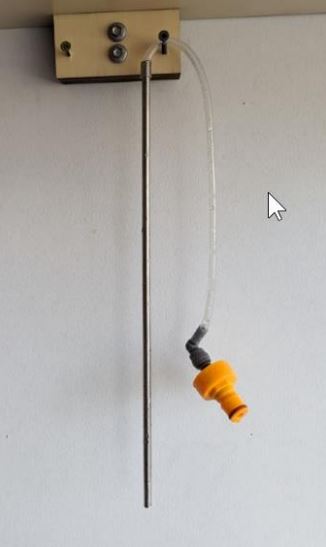

เมื่อหัวต่อไม่มี poppet เอากรอกน้ำจากก๊อกเพื่อล้างได้ง่าย ทั้งสองด้าน หลังจากล้างจนสะอาด แขวนตากให้แห้ง อย่าให้มีน้ำขังในเส้นก่อนจะเก็บสาย

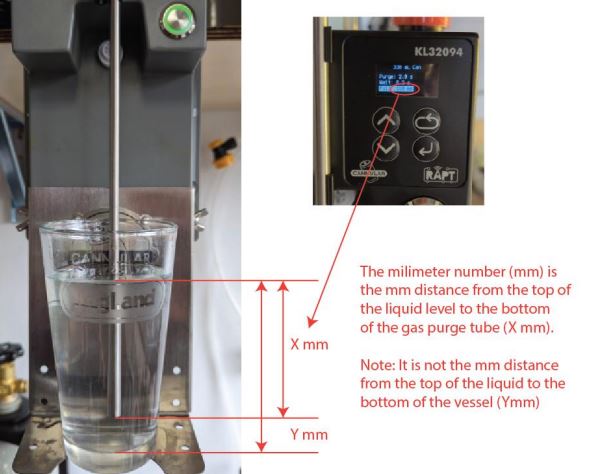

หน่วยการวัดระดับของเครื่องเป็นหน่วยมิลลิเมตร เนื่องจากระบบการวัดระดับของเครื่องวัดจากแรงดันภายในท่อ ซึ่งจะเปลี่ยนแปลงไปตามระดับของเหลวในท่อ และนำมาคำนวณเป็นค่าระดับความสูงของของเหลว

*คำเตือนเกี่ยวกับการใช้งาน

ควรถอดสาย gas ออกจากเครื่องเมื่อไม่มีการใช้งานเพื่อป้องกันการรั่ว

เมื่อไม่ได้ใช้งาน ควรถอดปลัํก ล้างทำความสะอาดสายและท่อ ทั้งฝั่งน้ำและก๊าซ จากนั้นตากให้แห้งสนิทเพื่อป้องกันเชื้อรา

ใช้ power supply 24V ที่มากับเครื่องเท่านั้น เพื่อความปลอดภัย
